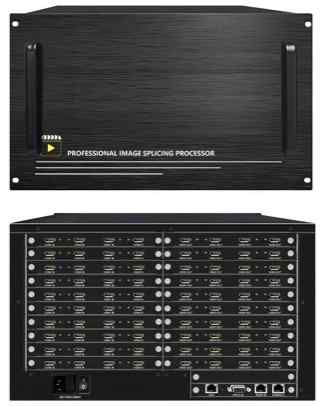

WingMax MVP9000 (MAX-E MSP-9000) контроллер для видеостены в шасси размером от 2U, 4U, 9U, 12U и до 22U. Наилучшим и более бюджетным вариантом контроллеров видеостены будут серии PAVRUS VPX (1920[1080/60) и PAVRUS VPX (1920*1080/60) и PAVRUS VPM (4K/60).
Контроллеры видеостены серии WingMax MVP9000 (MAX-E MPS-9000) способны принимать, масштабировать и компоновать видеосигналы с различных источников, чтобы в последствии отобразить их на составном экране. Для построения и вывода изображения на видеостене в контроллерах WingMax используются масштабируемые аппаратные контроллеры видеостен серии MVP9000 (MPS9000), реализованные на FPGA-чипах.
Контроллеры для видеостен WingMax значительно превосходят решения предыдущего поколения по производительности, так как обеспечивают моментальное переключение без задержки а запуск системы составляет всего 5 секунд. Контроллеры WingMax MVP9000 (MAX-E MPS9000) поддерживают горячую замену плат и блоков питания и представляют собой аппаратную платформу, т. е. функционируют без операционной системы, а в результате отсутствуют программные сбои, контроллер не может зависнуть.
В шасси контроллера видеостены WingMax MVP9000 (MAX-E MPS9000) можно установить до 72 плат с входов и выходов с интерфейсами DVI, HDMI, VGA, Composite (BNC), 3G-SDI, HDBaseT и оптических, а также платы предварительного просмотра и декодирования IP-потоков, позволяющие добиться максимальной гибкости в Ваших проектах. Помимо Поставляется софт для Windows, приложение iOS и удаленное управление с внешних устройств посредством IP или команд Telnet (RS-232).
Контроллеры видеостены серии MVP9000 (MPS9000) способны принимать, масштабировать и компоновать видеосигналы с различных источников, чтобы в последствии отобразить их на составном экране. Данные контроллеры поддерживают до 64 одновременно отображаемых окон на составном экране, а благодаря поддержке цифровой синхронизации обеспечивает гладкое выполнение любых операций на видеостене без пропадания сигнала.
Платы для контроллера видеостены
| Тип платы | Характеристики |
|
Входные платы контроллера |
|
| MPS-I4/DVI-M |
4 DVI-I универсальных входа с HDMI/DVI/VGA/YPbPr/CVBS, 1920x1200@60Hz |
| MPS-I4/DVI |
4 DVI входа, 1920x1200@60Hz |
| MPS-I4/HDMI |
4 HDMI1.4 входа с поддержкой HDCP, 1920x1200@60Hz |
| MPS-I2/HDMI-4K |
2 HDMI1.4b входа с поддержкой HDCP, 3840x2160@30Hz |
|
MVP-I2/DP+DVIDL |
1 DisplayPort 1.1a вход с HDCP и 1 DuaLink DVI вход, 4K@30Hz |
| MVP-I2/DP+HDMI |
1 DisplayPort 1.2 и 1 HDMI 2.0 входы c |
|
MVP-I2/HDMI+HDbaseT |
2 HDMI 1.4b и2 HDBaseT входы с поддержкой HDCP, 4K@30Hz (только 2 одновременно) |
|
MVP-I4/HDBaseT |
4 HDBaseT входа с HDCP, 1920x1200@60Hz |
|
MVP-I8/CVBS |
8 композит. входов, BNC . стандарты PAL, NTSC SECAM |
|
MVP-I2/IP |
2 канала декодирования IP потоков, до 16 потоков 1920x1200@60Hz, до 4 потоков 3840x2160@30Hz |
|
MVP-I4/3GSDI |
4 канала 3G/HD/SD SDI, 1920x1200@60Hz |
|
MVP-I4/F1M |
4 входа для FiberOptic многомодового кабеля, 1920x1200@60Hz, до 500 метров |
|
MVP-I4/F1S |
4 входа для FiberOptic одномодового кабеля, 1920x1200@60Hz, до 10.000 метров |
| Выходные платы контроллера | |
| MVP-O4/DVI |
4 DVI выхода, WUXGA@60Hz |
|
MVP-O4/DVIDL |
2 DuaLink DVI выхода, 4K@30Hz |
|
MVP-O4/HDMI |
4 HDMI1.4, WUXGA@60Hz |
|
MVP-O2/HDMI-4K |
2 HDMI1.4b,4K@30Hz |
|
MVP-O4/HDBAEST |
4 HDBaseT выхода, WUXGA@60Hz |
|
MVP-O2/HDBASET-4K |
2 HDBaseT выхода, 4K@30Hz |
|
MVP-O4/F1M |
4 выхода для FiberOptic многомодового кабеля, 1920x1200@60Hz, до 500 метров |
|
MVP-O4/F1S |
4 выхода для FiberOptic одномодового кабеля, 1920x1200@60Hz, до 10.000 метров |

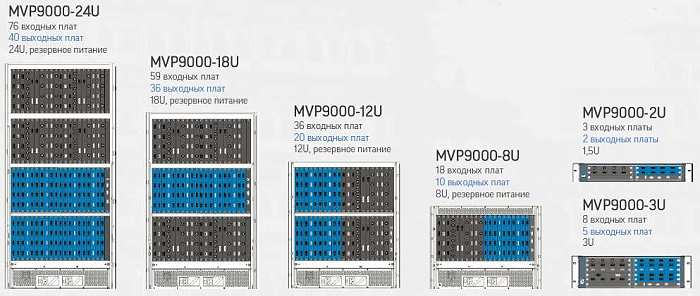

Конфигурация контроллера видеостены WingMax MVP9000
|
Размер шасси |
Входные слоты |
Выходные слоты |
Универсальные слоты |
Резервный блок питания |
|
3U |
3 |
2 |
0 |
Отсутствие |
|
4U |
1 |
1 |
7 |
Наличие |
|
9U |
9 |
9 |
9 |
Наличие |
|
12U |
1 |
1 |
34 |
Наличие |
|
22U |
36 |
36 |
0 |
Наличие |
Технические характеристики
|
Макс количество |
до 64 |
|
Глубина цвета |
16777216 |
|
|
