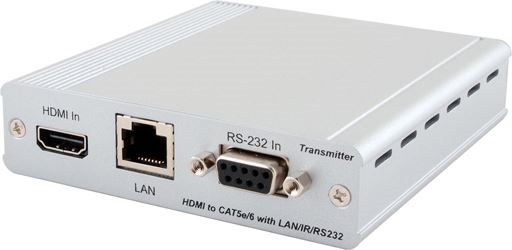

Cypress CH-507TX передатчик сигналов HDMI 1.4 разрешением до 4Kх2K, RS-232, ИК-управления и сигналов интерфейса Ethernet по витой паре. Позволяет передавать сигналы интерфейса HDMI 1.4 и осуществлять двунаправленный обмен данными интерфейса RS-232, а также сигналами ИК-управления и Ethernet по одному кабелю витой пары на расстояние до 100 м. Поддерживает передачу электропитания по кабелю витой пары (PoC, Power over Cable). Технология HDBaseT.
Модификации передатчиков сигналов HDMI:
CH-507TXBD – передатчик сигналов HDMI разрешением до 4Kх2K, Ethernet, двунаправленного интерфейса RS-232 и инфракрасного управления в витую пару. Обратное преобразование производит приемник. Поддерживает разрешения до 4Kx2K, 1080p/60 с 36-разрядной глубиной кодирования цвета, 3D, форматы многоканального аудио. Длина линии передачи по одному кабелю витой пары CAT5e, 6 или 7 – до 100 м. Технология HDBaseT. Поддерживает двунаправленное питание PoC (Power over Cable).
CH-507TXWPBD – настенная панель-передатчик сигналов HDMI разрешением до 4Kх2K, Ethernet, двунаправленного интерфейса RS-232 и инфракрасного управления в витую пару. Обратное преобразование производит приемник. Поддерживает разрешения до 4Kx2K и 3D, форматы многоканального аудио. Длина линии передачи по кабелю витой пары CAT5e, 6 или 7 – до 100 м. Поддерживает двунаправленное питание по кабелю витой пары при подключении совместимого приемника. Технология HDBaseT.
Технические характеристики
| Входы |
1 – HDMI, тип А (розетка) 1 – ИК, разъем miniJack 3,5 мм (розетка) |
| Выходы |
1 – витая пара HDBaseT, разъем RJ45 (розетка) 1 – ИК, разъем miniJack 3,5 мм (розетка) |
| Порты |
1 – Ethernet, разъем RJ45 (розетка) 1 – RS-232, разъем D-Sub DE9 (розетка) |
| Полоса пропускания | 300 МГц |
| Пропускная способность | 9 Гбит/с |
| Максимальное разрешение | 4K/30 |
| Поддерживаемые разрешения |
от 480i до 1080p/50/60, 1080p/24 4K (3840x2160/30 и 4096x2160/24) от VGA до WUXGA |
| Максимальная длина кабеля HDMI | 10 м |
| Удлинение по витой паре | до 100 м |
| Скорость передачи по Ethernet | 100 Мбит/с |
| Несущая частота ИК-сигналов | 30–50 кГц |
| Индикация | питание, связь |
| Материал корпуса | алюминий |
| Защита от электростатических разрядов |
±8 кВ (воздушный разряд), ±4 кВ (контактный разряд) |
| Диапазон рабочих температур | 0…+40 °C |
| Диапазон температур хранения | −20…+60 °C |
| Относительная влажность воздуха | 20…90 % (без конденсации) |
| Питание | 24 В, 1,25 А |
| Габаритные размеры (ШxГxВ) | 102 x 113 x 25 мм |
| Масса | 0,252 кг |
