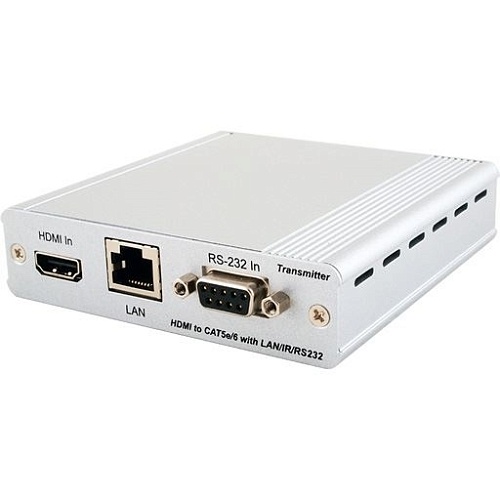

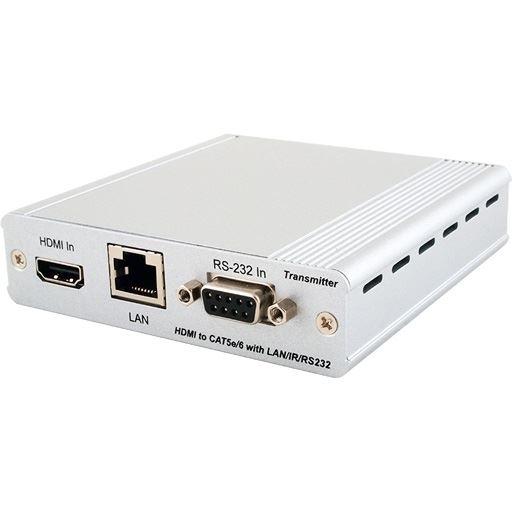

Cypress CH-1507TX передатчик сигналов HDMI, Ethernet, двунаправленного интерфейса RS-232 и инфракрасного управления в витую пару. Обратное преобразование производит приемник. Поддерживает разрешения до 4Kx2K, 3D, передачу сигналов управления CEC, технологию HDBaseT 5Play. Расстояние передачи по одному кабелю витой пары CAT5e/6 – до 100 м.
Технические характеристики
| Входы |
1 – HDMI, тип А (розетка) 1 – ИК, разъем miniJack 3,5 мм (розетка) |
| Выходы |
1 – витая пара HDBaseT, разъем RJ45 (розетка) 1 – ИК, разъем miniJack 3,5 мм (розетка) |
| Порты |
1 – Ethernet, разъем RJ45 (розетка) 1 – RS-232, разъем D-Sub DE9 (розетка) |
| Полоса пропускания | 340 МГц |
| Пропускная способность | 10,2 Гбит/с (3,4 Гбит/с на канал) |
| Максимальное разрешение | 4K/30 |
| Поддерживаемые разрешения |
от 480i до 1080p/50/60 Гц, 1080p/24 Гц (3D), 4Kx2K/24/25/30 Гц и от VGA до WUXGA |
| Удлинение по витой паре | до 100 м |
| Скорость передачи по Ethernet | 100 Мбит/с |
| Форматы вложенного аудио |
LPCM 7.1, DTS-HD Master Audio, Dolby TrueHD, Dolby Digital Plus |
| Несущая частота ИК-сигналов | 30–50 кГц |
| Индикация | питание, наличие подключения |
| Материал корпуса | металл |
| Цвет корпуса | серебристый |
| Защита от электростатических разрядов |
±8 кВ (воздушный разряд), ±4 кВ (контактный разряд) |
| Диапазон рабочих температур | 0…+40 °C |
| Диапазон температур хранения | −20…+60 °C |
| Относительная влажность воздуха | 20…90 % (без конденсации) |
| Питание | 48 В, 0.83 А (PsE) |
| Потребляемая мощность | 15 Вт |
| Габаритные размеры (ШxГxВ) | 102 x 113 x 25 мм |
| Масса | 0,262 кг |
