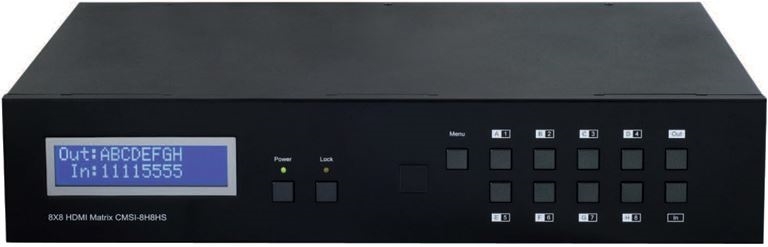

Cypress CMSI-8H8HS матричный коммутатор 8х8 сигналов интерфейса HDMI, позволяющий осуществлять переключение между восемью источниками сигнала в системе с восемью устройствами отображения. Коммутатор поддерживает сигналы компьютерной графики с разрешением до 1920x1200 и форматы высокой четкости до 1080p с 8- или 12-разрядной глубиной кодирования цвета.
Технические характеристики
| Входы |
8 – HDMI, тип A (розетка) 1 – ИК, разъем miniJack 3,5 мм (розетка) |
| Выходы | 8 – HDMI, тип A (розетка) |
| Порты |
1 – Ethernet, разъем RJ45 (розетка) 1 – RS-232, разъем D-Sub DE9 (розетка) 1 – USB (сервисный), тип mini-B (розетка) |
| Полоса пропускания | 225 МГц |
| Пропускная способность | 6,75 Гбит/с (2,25 Гбит/с на канал) |
| Максимальное разрешение | 1080p |
| Максимальное разрешение | 1920x1200 (WUXGA) |
| Спецификации HDCP | 1.1 |
| Максимальная длина кабеля HDMI |
15 м — 1080p (8 бит), 10 м — 1080 (12 бит) на входе 15 м — 1080p (8, 12 бит) на выходе |
| Частота дискретизации аудио | до 192 кГц |
| Защита от электростатических разрядов |
±8 кВ (воздушный разряд), ±4 кВ (контактный разряд) |
| Материал корпуса | металл |
| Цвет корпуса | черный |
| Диапазон рабочих температур | 0…+40 °C |
| Диапазон температур хранения | −20…+60 °C |
| Относительная влажность воздуха | 20…90 % (без конденсации) |
| Питание | 24 В, 6,25 А |
| Потребляемая мощность | 48 Вт |
| Габаритные размеры (ШxГxВ) | 438 x 255 x 93 мм |
| Монтаж в 19″ стойкe | 2U |
| Масса | 4,28 кг |
