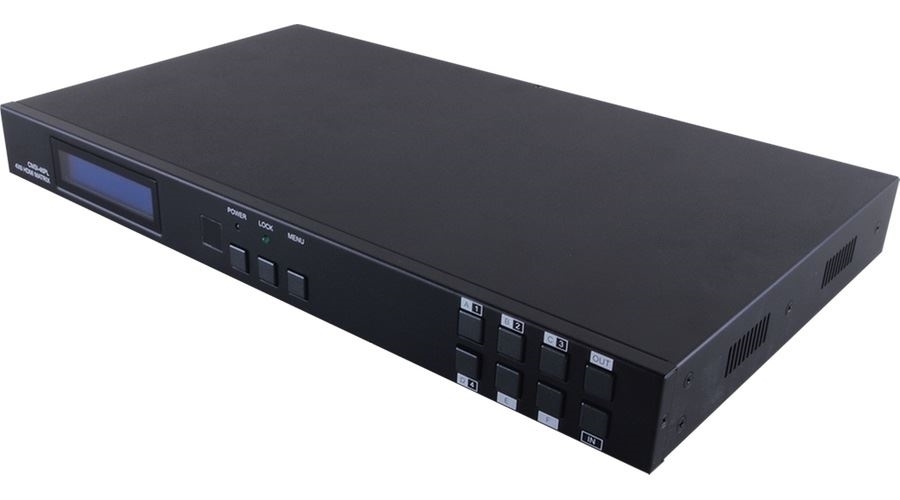

Cypress CMSI-46PL матричный коммутатор 4х6 сигналов HDMI с выходами HDMI и в витую пару. Устройство обеспечивает независимую коммутацию четырех источников сигнала на шесть выходов: два HDMI и четыре в витую пару HDBaseT, по одному кабелю CAT5e, 6 и 7. Расстояние передачи по витой паре – до 60 м на каждый выход. Управление по ИК, RS-232 и IP.
Возможности:
- Поддерживает разрешения до WUXGA и 1080p, в зависимости от настроек EDID
- Длина линии передачи: по кабелю витой пары CAT6/7 — до 70 м на каждый выход, по кабелю CAT5e — до 60 м на каждый выход
- Поддерживает внутренний и внешний EDID
- Поддержка 3D (зависит от настроек EDID)
- Поддержка аудио высокого качества формата LPCM 7.1CH, Dolby® TrueHD, Dolby® Digital Plus и DTS-HD® Master Audio™
- Двунаправленный ИК
- Поддержка PoC (Power over Cable) для всех совместимых приемников
Технические характеристики
| Входы |
4 – HDMI, тип A 4 – ИК, miniJack 3,5 мм 1 – ИК (общий), miniJack 3,5 мм |
| Выходы |
4 – витая пара HDBaseT (RJ45) 2 – HDMI тип А 4 – ИК, miniJack 3,5 мм 1 – ИК (общий), miniJack 3,5 мм |
| Порты |
1 – Ethernet (RJ45) 1 – RS-232 (D-Sub DE9 ) 1 – USB (сервисный) тип mini-B |
| Полоса пропускания | 225 МГц |
| Пропускная способность | 6,75 Гбит/с (2,25 Гбит/с на канал) |
| Максимальное разрешение | 1080p |
| Максимальное разрешение | 1920x1200 (WUXGA) |
| Защита от электростатических разрядов |
±8 кВ (воздушный разряд), ±4 кВ (контактный разряд) |
| Диапазон рабочих температур | 0…+40 °C |
| Диапазон температур хранения | −20…+60 °C |
| Относительная влажность воздуха | 20…90 % (без конденсации) |
| Питание | 24 В, 3,75 А |
| Потребляемая мощность | 40 Вт |
| Габаритные размеры (ШxГxВ) | 436 x 255 x 48 мм |
| Масса | 3,4 кг |
